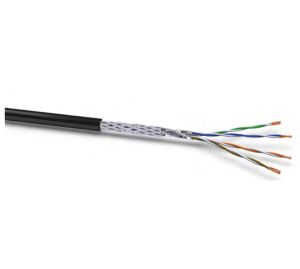

VOKA-LAN XLAN-1000 S/FTP Water Proof (L)PE Datenkabel Fca 4PR AW

Achtung! Preis pro Meter zzgl. Cu-Zuschlag / Tagesaktuelle Preise erhalten Sie mit der Auftragsbestätigung

---

VOKA-LAN Outdoor 1000 S/FTP Datenkabel, 4PR AWG 23/1 PE, 1.000 MHz

Anwendung:
Datenkabel zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 1000 MHz. Es ist konzipiert für die Verkabelung im Primär(Campus)-, Sekundär(Riser)- und Tertiär-(Horizontal) bereich speziell für Außeneinsatz. Einsatz: IEEE 802.3: 10/100/1000/10GBase-T; IEEE 802.5: FDDI; Breitband, Video, ISDN, ATM, Multimedia, PoE

Normen:

• 50288-4-1
• IEC61156-5
• EN50173-1
• ISO/IEC 11801 2. Ausgabe
• RoHS 2002/95/EG

Aufbau:

• Leiter: Kupfer, massiv, blank, AWG 23/1
• Aderisolation: SFS-PE
• Aderkennzeichnung: ws-bl, ws-or, ws-gn, ws-br
• Verseilung: Adern zu Paaren verseilt
• Schirm: Paarschirm (PIMF) (kunststoffkaschierte Aluminiumfolie) Beidraht optional; Geflecht aus verzinnten Kupferdrähten
• Mantel: PE; Aufdruck auf Anfrage

Eigenschaften

• Schleifenwiderstand max. 14,5Ω/100m
• Isolationswiderstand mind. 5 GΩ x km
• Wellenwiderstand 1 – 100 MHz: 100 ±15 Ω
• Wellenwiderstand 100 – 250 MHz: 100 ±22 Ω
• Wellenwiderstand 250 – 1000 MHz: 100 ±25 Ω
• Kopplungswiderstand max. (10 MHz): 10 mΩ/m
• Betriebskapazität nom.: 45nF/km
• Rel. Ausbreitungsgeschwindigkeit ca. 0,78c
• Schirmdämpfung bis 1000 MHz min. 85 dB
• Prüfspannung: 700 V-AC

Thermische und Meschanische Eigenschaften

• Temperaturbereich bewegt: -20°C bis +50°C
• Temperaturbereich fest verlegt bis +70°C
• Mindestbiegeradius unter Zuglast: 10 x Durchmesser
• Mindestbiegeradius ohne Zuglast: 5 x Durchmesser
• Maximale Zugkraft: 180 N
