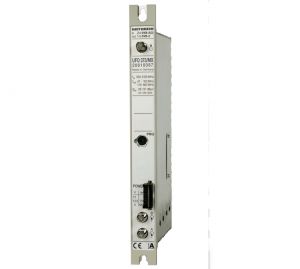

UFO 373/MX twin Multiplex 2xDVB-S2 in 1x DVB-C
Hersteller:
- Art.Nr.:
- 0120610087
- EAN:
- 4021121470202
- Lieferzeit:
-
auf Anfrage
UFO 373/MX Multiplexer 2xDVB-S(2) in 1x47-862MHz
- DVB-S-/HDTV-Kanalzug zum Einbau in die UFO®compact-Grund-/Erweiterungseinheiten UFG 3xx bzw. Basiseinheiten UFG 4xx
- Zur Aufbereitung von zwei DVB-S- (oder HDTV) Transpondern in ein QAM-Ausgangssignal
- Ermöglicht das Auswählen einzelner Programme aus zwei QPSK-modulierten DVB-S-Signalen (oder 8PSK-modulierten DVB-S(2)-Signalen), das Multiplexen der beiden Transportströme und die Umwandlung in einen QAM-modulierten Ausgangskanal
- Der komplette Kanalzug ist in einer Kassette untergebracht
- Zwei Eingänge A/B, einstellbar über die zentrale Steuerung (z. B. zur H/V-Umschaltung und zum Aufbau der Cable-NIT für zwei Polarisationen)
- DiSEqCTM zur Ansteuerung externer DiSEqCTM-Multischalter (es können nur DiSEqCTM-Matrizen mit acht Sat-ZF-Eingängen (zwei Satelliten) verwendet werden)
- Alle wesentlichen Übertragungs-Parameter können über die zentrale Steuerung eingestellt werden
- Der Ausgangspegel ist über die Steuerung einstell- und abschaltbar
- Nachbarkanal-tauglich
- MPEG-Transportstrom-Prozessor:
- Zur Einstellung einer konstanten Ausgangs-Datenrate (Stuffing) mit PCR-Korrektur
- Mit Programm-Filter zum Auswählen einzelner TV- und Radio-Programme (komfortablere Einstellung mit USW 30 und UFX 314)
- Zur NIT-Anpassung (Cable NIT; zusätzlich UFX 314 erforderlich)
- Zur CAT-Anpassung (Einstellen der Operator-ID)
- LCN-tauglich (in Verbindung mit UFX 314 und USW 30)
- Quelle der EPG-Daten umschaltbar zwischen Eingang A und Eingang B (ab Software-Version V 04)
- QAM-Modulator (ITU J.83A) für 16/32/64/128/256 QAM (Werkseinstellung: 64 QAM)
- MPEG-Transportstrom-Prozessor und QAM-Modulator als FPGA-Lösung mit herausragenden Werten für MER und Schulterdämpfung
- Erweiterbar mit Common Interface-Nachrüstsatz UFZ 394 zur Aufnahme von zwei CA-Modulen (Eingang A; ab Software-Version V 02)
- Software-Update über Steuerungs-Schnittstelle möglich
- Zulässige Umgebungstemperatur beim Einsatz in: - Basiseinheit mit Lüfter (UFG 412): -20 bis +50 °C - Grund-/Erweiterungseinheit ohne Lüfter (UFG 3xx): -20 bis +40 °C
- Erforderlicher Software-Stand der zentralen Steuerung: ab V 9.30 (mit CI-Funktionalität ab V 9.31)
- Abmessungen (B x H x T) in mm: 265 x 27 x 170
- Verpackungs-Einheit/Gewicht (St./kg): 1 /1,0
| Merkmal | Einheit | Wert | ||||||
|---|---|---|---|---|---|---|---|---|
| Frequenzbereich Eingang 950-2150 ¹) | (MHz) | K K | ||||||
| Frequenzbereich Ausgang 47-100/110-862 ²) | (MHz) | K | ||||||
| Eingangspegel | (dBµV) | 55-85 | ||||||
| Eingangs-Datenrate | (MS/s) | 2-45 | ||||||
| Ausgangs-Datenrate ³) | (MS/s) | 2,275-7,15 | ||||||
| Modulation Error Rate MER | (dB) | 43 | ||||||
| Max. Ausgangspegel | (dBµV) | 91 (QAM 256) 85 (QAM 64) | ||||||
| Einstellbereich Ausgangspegel | (dBµV) | 81-91 (QAM 256) 75-85 (QAM 64) | ||||||
| Stromaufnahme | (V/mA) | 5/1200 12,5/750 31/7 |
