Portable Control Adapter (PCA)

Hersteller:

Art.Nr.:: 0286010046

Lieferzeit:: auf Anfrage

Preise nur mit Anmeldung sichtbar

Beschreibung
auch gekauft

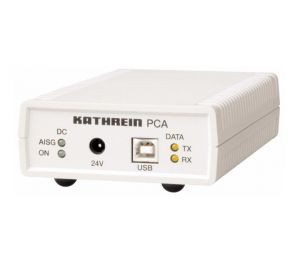

Kathrein 860 10046 (Mobile Control Adapter (PCA)

CE, FCC, UL-Zertifizierung
Entspricht EN 60950-1, EN 55022, und EN 55024 Normen
Beinhaltet: PCA, externes Netzteil (24 V DC / 70 W), USB-Kabel, Netzteil, Netzkabel, CD-
ROM-Laufwerk (mit PCA-Software, Treiber und Handbuch) und Tragetasche

Technische Daten: RCU/TMA
1 x 8 pin Stecker nach IEC 60130-9

Externes Netzteil
Eingang 90-264 VAC, 47-63 Hz
Ausgang 24V DC/ 3,0 A

Eingangsspannung von PCA
24 VDC-Ausgang

Spannung zum RCU's /TMA's
PIN 6 (24 V DC) :24 VDC ± 10%
PIN 1 (12 V DC) :14 V DC ± 7%
RF-Stecker (bei 24 VDC) :24 V DC ± 10%
HF-Stecker (bei 12 VDC) :14 VDC ± 7%

Output Power (RCU)'s /TMA's)
PIN 6 (24 V (Gleichspannung) )
PIN 1 (12 VDC) und über HF-Stecker: < 60W
PIN 1 (12 VDC) mit max. 30W Last an PIN 6 (24 V DC) und/oder über HF-Stecker: < 30W

Überwachung Messung Ebene
pro Zweig (12V, 24V. HF): 10-2500 mA
Überspannungsschutz
(12V, 24V. HF): <2500 mA-Schnittstelle

zur Fernsteuerung
/TMA-RS485 / Netzteil / HF-Steckverbinder (SMB-Stecker)

Protokoll zum RCU/TMA-
HDLC-hex-codiert, conforms to AISG 1.1 and 3GPP / AISG 2.0

Schnittstelle zum PC
USB 1.1 /2.0

Systemanforderungen Windows
2000, Windows XP, Vista, Win7 (32 bit version)

Max. Anzahl der RCU's /TMA's
27/3: … pcs (je nach Konfiguration des Systems und Länge der Steuerkabel)

Max. Länge der Steuerkabel
656 ft (200 m) / 9 RCUs (Daisy Chain)
492 ft (150 m) / 6 RCUs (Splitter)

Temperaturbereich
0°C bis 55 °C

Gewicht
1.2 lb (0,535 kg) (einschließlich externes Netzteil)

Abmessungen
6,3 x 3,7 x 1,6 cm (160 x 95 x 40 mm)
