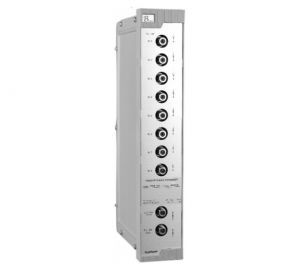

PCB 190 Sammelfeld passiv 8 Eingänge

• Der PCB 190 kann als Sammelfeld maximal 8 Kanäle auf einen Ausgang zusammenfassen
• Das Schaltungskonzept basiert auf breitbandigen, transformatorischen Verteilern, dies sichert geringe Verluste und die notwendige Entkopplung der Eingänge mit einer entkoppelten Messbuchse ausgestattet, deren Auskoppeldämpfung 20 dB beträgt
• Nicht belegte HF - Eingänge sind vor Inbetriebnahme mit einem 75 Ohm Abschlusswiderstand zu versehen
• Ein Abschluss des Messausgangs ist nicht erforderlich

HF - Parameter

• Frequenzbereich 45...862 MHz
• Steckverbinder F - Buchse
• Impedanz 75 Ω
• Durchgangsdämpfung 45...450 MHz ≤15 dB
• Durchgangsdämpfung 450...862 MHz ≤17 dB
• Entkopplung der Eingänge ≥20 dB
• Auskoppeldämpfung Messbuchse 20 dB, ±1 dB

Sonstiges

• Masse 1150 g

Lieferumfang

• 1 x Schlüssel
