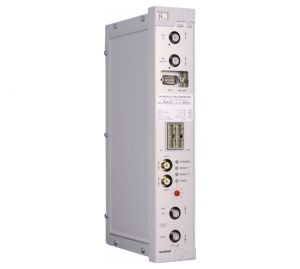

MCR 221 Umsetzer 2xUKW in 2xUKW
Hersteller:
- Art.Nr.:
- 099054.01
- Lieferzeit:
-
auf Anfrage
MCR 221 UKW Demodulator/Modulator 2xUKW(FM) in 2xUKW(FM)
Der MCR 221 ermöglicht die direkte Umsetzung/ Modulation/Demodulation von zwei FM-Programmen in den FM/HF-Bereich (87,5...108 MHz).
Die FM-Eingangssignalzuführung erfolgt über zwei F-Buchsen.
Eine Buchse ist fest als Eingang geschaltet, die zweite kann wahlweise als Durchschleifausgang des ersten Eingangs oder als zweiter, separater Eingang genutzt werden.
Die Bedienung und Einstellung erfolgt über die zentrale Steuereinheit (HCB X00) manuell oder per Fernzugriff.
Der MCR 221 ermöglicht die direkte Umsetzung/ Modulation/Demodulation von zwei FM-Programmen in den FM/HF-Bereich (87,5...108 MHz).
Die FM-Eingangssignalzuführung erfolgt über zwei F-Buchsen.
Eine Buchse ist fest als Eingang geschaltet, die zweite kann wahlweise als Durchschleifausgang des ersten Eingangs oder als zweiter, separater Eingang genutzt werden.
Die Bedienung und Einstellung erfolgt über die zentrale Steuereinheit (HCB X00) manuell oder per Fernzugriff.
- direkte Demodulation/Modulation/Umsetzung von zwei FM-Programmen
- unabhängige Wahl der Ein- und Ausgangsfrequenzen
- zwei SPDIF Ein-/ Ausgänge, RDS Ein-/ Ausgang nach UECB
- einfache Bedienung per Hand- bzw. Fernsteuerung via HCB X00
- unterstützt SNMP-Monitoring
FM - Demodulator / FM - Eingang
- Eingangsfrequenzbereich 87,5 ... 108,0 MHz
- Abstimmraster 50 kHz
- Pegelbereich für Geräuschspannungsabstand ≥ 58 dB 63 ... 100 dBµV
- Mutingschwelle ≤ 19 dBµV
- Rückflussdämpfung ≥ 14 dB
- Mono / Stereoschwelle ≤ 30 dBµV
- Steckverbinder F-Buchse
- Impedanz 75 Ω
- Richtkoppler - Durchgangsdämpfung < 2 dB
- Zeitverzögerung ≤ 5 ms (f e = f a bei Gleichkanalbetrieb)
FM - Modulator / FM - Ausgang
- NF - Eingang 2x SPDIF nach EN 60958
- FM - Hub max. 75 kHz
- NF - Pegelstellbereich -10 ... +6 dB
- Frequenzbereich 87,5 ... 108,0 MHz
- Frequenzraster 50 kHz
- Ausgangspegel max. 2x 110 dB (ohne Richtkoppler)
- Ausgangspegel max. 2x 100 dB (mit Richtkoppler)
- Pegel - Stellbereich 0 ... 31 dB (in 1 dB Schritten)
- Steckverbinder F-Buchse
- Impedanz 75 Ω
Stereo Coder
- Verfahren Multiplex, CCIR
- Pilot - Modulationshub 6,7 kHz
RDS - Coder
- Verfahren EN 62106:2001
- Modulationshub 2,4 kHz
- Unterstützte Dienste PS, PTY, TP, TA, EON, PI, RT, MS, CT, DI
- Steckverbinder D-SUB 9 polig (nach UECP V 6.02)
Betriebsparameter
- Spannung / Strom 12 V (± 0,2 V) / 750 mA
Sonstiges
- Temperaturbereich -10...+55°C
- Masse 1.200 g
Lieferumfang
- 1 x BUS Verbinder 52 mm
- 2 x F - Verbindungskabel 140 mm
