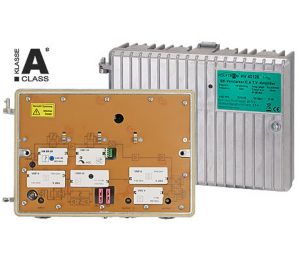

HV 40126 N Verteilverstärker 32/40dB 4-862MHz ortsgespeist
Hersteller:
- Art.Nr.:
- 371409010
- Lieferzeit:
-
lieferbar in 2 - 3 Werktagen
HV 40126 N Verteilverstärker 32/40 dB, 126 dBµV, 230V~, Rückkanal variabel, PG 11
Verteilverstärker für GGA/GA und Hausverteilanlagen, Konfiguration über Steckmodule
Die HV-Breitbandverstärker bilden ein vollständiges Verstärkersystem zum Ausbau breitbandiger Full Service Netzwerke.
Die Verstärker sind ganz auf die heutigen und insbesondere auch die zukünftigen Aufgaben in solchen Netzen zugeschnitten. Durch die zur Verfügung stehenden Steckmodule können mit wenigen Basistypen die unterschiedlichsten Anforderungen abgedeckt und später problemlos angepasst werden.
Verteilverstärker für GGA/GA und Hausverteilanlagen, Konfiguration über Steckmodule
Die HV-Breitbandverstärker bilden ein vollständiges Verstärkersystem zum Ausbau breitbandiger Full Service Netzwerke.
Die Verstärker sind ganz auf die heutigen und insbesondere auch die zukünftigen Aufgaben in solchen Netzen zugeschnitten. Durch die zur Verfügung stehenden Steckmodule können mit wenigen Basistypen die unterschiedlichsten Anforderungen abgedeckt und später problemlos angepasst werden.
- für mittlere und große Verteilanlagen
- Rückkanal aktiv oder passiv, 30 oder 65 MHz konfigurierbar
- umschaltbare Verstärkung
- Interstage-Steckplatz
- bidirektionale Messbuchse zur Messung des Eingangssignals ohne Betriebsunterbrechung
- 2. Ausgang mit Verteil-, Abzweigmodul oder als Messausgang (-20 dB) aktivierbar
- Schaltung des Stromdurchgangs (HV ... F) getrennt für Ein- und Ausgang über Sicherungen einstellbar
- stabiles Aluminium-Druckgussgehäuse, IP 66
- breite Modulauswahl
| Technische Daten | ||
| Typ |
HV 40126 F
|
HV 40126 N
|
| Artikel-Nr. / Article no. |
1419010
|
1409010
|
| Frequenzbereich / Frequency range |
4-862 MHz
|
|
| Rückkanal / Return path |
steckbar / pluggable 30/65 MHz
|
|
| Verstärkung / Gain |
32 / 40 dB
|
|
| Rauschmaß / Noise figure |
≤ 7 dB
|
|
| Variabler Pegelsteller / Variable attenuator |
-20 dB
|
|
| Amplitudenfrequenzgang / Flatness |
± 0,75 dB
|
|
| Entzerrer-Steckplatz / Equalizer slot |
2
|
|
| Ausgangspegel / Outputlevel 60 dB / 862 MHz | ||
| IMA3 (DIN 45004B) [dBµV] |
126
|
|
| CTB (Cenelec 42) 60 dB flat [dBµV] |
112
|
|
| CSO (Cenelec 42) 60 dB flat [dBµV] |
113
|
|
| Rückflussdämpfung / Return loss |
20 dB / 40 MHz (-1,5 dB / Oktave)
|
|
| Endstufe / Final stage |
GaAS-FET
|
|
| Spannungsversorgung / Operating voltage |
24-70 V~
|
180-265 V~
|
| Leistungsaufnahme / Power consumption |
10 W
|
|
| Stromdurchgang / Current transit |
2,5 A
|
/
|
| Anschlüsse / Connectors |
PG11
|
|
| Maße (B x H x T) / Dimensions (W x H x D) |
242 x 103 x 60 mm
|
|
| Gewicht / Weight |
2,36 kg | |
