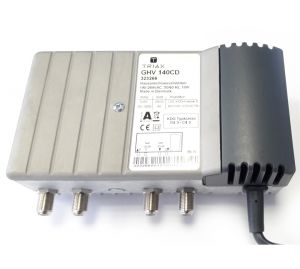

GHV 140CD HAV KDG CD4.3 40dB

GHV 140CD HAV KDG CD4.3 HAV 40dB

Multimediafähiger Hausanschlussverstärker

Alle wichtigen Funktionen wie Vorverstärken, Diplexfilter, Rückwegverstärker und die zugehörigen Stellglieder sind vollständig auf der Leiterplatte implementiert und sind somit für die jeweilige Anwendung vor Ort konfigurierbar.

• Alle Vorverstärkereinstellungen (Dämpfung- und Schräglage) über Drehschalter einstellbar in 1 dB Stufen
• Serie mit variabler Rückkanalverstärkung (ausser GHV 120B und GHV 130B)
• Rückkanal schaltbar: aktiv oder passiv (ausser GHV 120 B und GHV 130B)
• Anpassen der RK-Verstärkung durch schaltbare Dämpfungsglieder am Eingang
• Speziell für rückkanalfähige Kabelfernsehnetze ausgelegt

Technische Daten

Vorwärtsweg

• Frequenzbereich (VHF BI on / RC on): 47...1006 / 85...1006
• Max. Ausgangspegel CTB und CSO > 60 dB, Slope 0/7 dB: 107/109 dBµV
• Verstärkung: 40 dB
• Dämpfung Interstage, schaltbar: 0/6 dB
• Dämpfungsteller am Eingang (in 1dB Stufen): 0 - 15 dB
• Entzerrung Interstage, schaltbar: 0/3/7/10 dB

• Entzerrungssteller am Eingang (in 1dB Stufen): 0 - 15 dB
• Rauschmaß: 7dB

Rückwärtsweg

• Frequenzbereich (VHF BI on / RC on): - / 5...65
• Ausgangspegel (MA2 / MA3) > 60dB: 98/119
• Verstärkung (-6dB/max): 26/32 dB
• Dämpfung Interstage, schaltbar: 0/6
• Entzerrung Interstage, schaltbar: 0/3/6/9 dB

• Rauschmaß: 5dB


Allgemeines

• Klasse nach KDG 1TS 140 Stand Sept. 2013: C/D 4.3
• Linarität Amplitudenfrequenzgang: (plus/minus) 1 dB
• Rückflussdämpfung (@40MHz, -1,5dB / Oktave): >18 dB
• HF-Anschlüsse (75 Ohm) Eingang/Ausgang/Test: F-Buchse
• Testbuchse Ein-/Ausgang (-20dB): Bi- / Uni-direktional


Betriebsbedingungen

• Abmessung (B x H xT): 169 x 76 x 65 mm
• Versorgungsspannung: 190 - 264 V / 50 - 6 Hz
• Leistungsaufnahme (typisch): 9,5 W
• ESD/ Surge - Schutz: 10/1 kV
• Betriebstemperaturbereich: -25 - +55 °C
• Schutzart / Schutzklasse: II / IP20
• Gewicht: 750g
