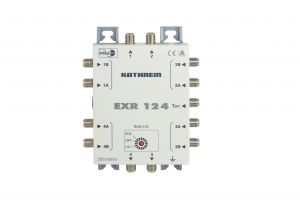

EXR 124 DiSEqC-Umschaltmatrix 4x2 auf 1

Zum Umschalten zwischen Eingangssignalen von zwei Satelliten (Multifeed-System) oder zwei Teilnehmerausgängen unterschiedlicher Multischalter in Multifeed-Systemen mit drei oder vier Satelliten
Durch Konfiguration (Drehschalter) erfolgt die Umschaltung wahlweise mit den DiSEqCTM-Befehlen für Pos. A/B, Option A/B oder Uncommited Switch 1
Durch Kaskadieren ist Multifeed-Empfang von drei oder vier Satelliten möglich
Steuersignale (14/18 V, 0/22 kHz) und DiSEqCTM werden zum gewählten Eingang durchgeschaltet. Der zweite Eingang ist spannungsfrei
Für die Innenmontage
4 x 2 Sat-ZF-Eingänge/ein Ausgang (entspricht 4 x EXR 121, z. B. für Multifeed-Empfang mit 2 x UAS 585)
Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Receiver möglich

Merkmal	Einheit	Wert

Typ		EXR 124
Teilnehmer-Anschlüsse		4 x 1
Eingänge		1 x terr. (terr.) 4 x 2 x Sat-ZF (1A 2A 3A 4A / 1B 2B 3B 4B)
Frequenzbereich	MHz	5-862 950-2150
Durchgangsdämpfung	dB	9 2
Entkopplung Eingänge	dB	- 30
Entkopplung Ausgänge	dB	25 40
Nennimpedanz	Ohm	75
Steuerung mit DiSEqCTM		Konfigurierbar für die DiSEqCTM-Befehle
	1	Position A/B
Schalterstellung	2	Option A/B
	3	"Uncommited Switch" An/Aus
Spannungsabfall typ. (bei 350-mA-Last)	V	0,28
Stromaufnahme pro Teilnehmer	mA	Typ. 31
Max. zul. Fernspeisestrom je Teilnehmer-Anschluss	mA	350
Anschlüsse		F-Connectoren
Zul. Umgebungstemperatur	°C	-20 bis +55
Abmessungen (B x H x T)	mm	112 x 148 x 42
Verpackungs-Einheit/Gewicht	St./kg	1 (10)/0,5
