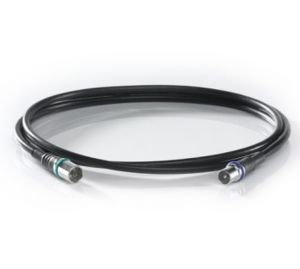

DS 37 U 0300 Anschlusskabel IEC-Buchse/IEC-Stecker 3,0m A++
Hersteller:
- Art.Nr.:
- 10073379
- EAN:
- 4010056733797
- Lieferzeit:
-
wird für Sie bestellt
DS 37 U 0300 Anschlusskabel IEC-Buchse/IEC-Stecker, 3,0 m, Klasse A++, Freigegeben für: Unitymedia
Breitband- und TV-Dienste sowie IP-basierte Medienservices erfordern professionelle Kabellösungen. Das vorkonfektionierte hochabgeschirmte Breitband-Koaxialkabel DS 37 U mit einer IEC-Buchse und einem IEC-Stecker vereint das Schirmmaß der Klasse A++ (EN 50117) mit besten technischen Eigenschaften für die problemlose, effiziente Montage und den Einsatz in Multimedianetzen. Dank der A++ Klassifizierung schützt dieses Hochleistungskabel Datenübertragungen optimal vor äußeren Einflüssen. Mit einem Durchmesser von nur 5mm und einem Biegeradius von 30 mm ist das Kabel bei der Montage extrem flexibel und zugleich durch seine Zugbelastbarkeit von über 130 N äußerst robust. Zudem sind mit Kontakten aus einer hochwertigen Berylliumkupfer-Legierung beste Leitungseigenschaften garantiert.
Mechanische Daten
Kabelaufbau
Kennzeichnung
Elektrische Daten
Breitband- und TV-Dienste sowie IP-basierte Medienservices erfordern professionelle Kabellösungen. Das vorkonfektionierte hochabgeschirmte Breitband-Koaxialkabel DS 37 U mit einer IEC-Buchse und einem IEC-Stecker vereint das Schirmmaß der Klasse A++ (EN 50117) mit besten technischen Eigenschaften für die problemlose, effiziente Montage und den Einsatz in Multimedianetzen. Dank der A++ Klassifizierung schützt dieses Hochleistungskabel Datenübertragungen optimal vor äußeren Einflüssen. Mit einem Durchmesser von nur 5mm und einem Biegeradius von 30 mm ist das Kabel bei der Montage extrem flexibel und zugleich durch seine Zugbelastbarkeit von über 130 N äußerst robust. Zudem sind mit Kontakten aus einer hochwertigen Berylliumkupfer-Legierung beste Leitungseigenschaften garantiert.
Mechanische Daten
- Länge 3,0 m
- Knickschutz Schrumpfschlauch schwarz
- Reißfestigkeit >130 N Kabel / Steckverbinder
- Biegeradius 30 mm
- Aussenmantelmaterial PVC schwarz
- Aussenmanteldurchmesser Ø 5,00 mm (±0,1 mm)
Kabelaufbau
- Innenleitermaterial Cu-Draht, blank
- Innenleiterdurchmesser Ø 0,8 mm (±0,02 mm)
- Dielektrikummaterial PE
- Dielektrikumdurchmesser Ø 3,55 mm (±0,05 mm)
- Ausssenleitermaterial 1 Aluminiumfolie geklebt (Ø 3,65 mm)
- Ausssenleitermaterial 2 TCCA Geflecht 24x4x0,12 (75% Abdeckung)
- Ausssenleitermaterial 3 Aluminiumfolie
Kennzeichnung
- Schriftgröße 3 mm weiß
- Text (DS37U 0300 105dB WISI YYY,WW)
- IEC-Steckverbinder (IEC 61169-2)
- Material IEC-Stecker-Aussenleiter Messing (Beschichtung Weißbronze) Farbcodierung: blauer Ring
- Material IEC-Stecker-Innenleiter Messing (Beschichtung Weißbronze)
- Abzugs-/Aufsteckkraft IEC ≥40 N
- Material IEC-Buchse-Aussenleiter Messing (Beschichtung Weißbronze) Farbcodierung: grüner Ring
- Material IEC-Buchse-Innenleiter Messing (Beschichtung Weißbronze)
Elektrische Daten
- Frequenzbereich 5...2400 MHz
- Einfügedämpfung bei 1006 MHz <1,8 dB
- Einfügedämpfung bei 2400 MHz <2,7 dB
- Rückflussdämpfung 5...12 MHz >25 dB
- Rückflussdämpfung 12...300 MHz >25 dB
- Rückflussdämpfung 300...470 MHz >23 dB
- Rückflussdämpfung 470...1006 MHz >18 dB
- Rückflussdämpfung 1006...1700 MHz >15 dB
- Rückflussdämpfung 1700...2400 MHz >12 dB
- Kopplungswiderstand 5...12 MHz ≤2,5 mΩ/m
- Kopplungswiderstand 12...300 MHz ≤0,9 mΩ/m
- Schirmdämpfung 30...1006 MHz >105 dB
- Schirmdämpfung 1006...2000 MHz >95 dB
- Schirmdämpfung 2000...2400 MHz >85 dB
- Schirmungsklasse A++ (außer 5...12 MHz)
