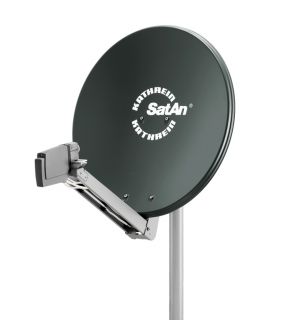

CAS 80gr Reflektor 75cm graphit

Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Technik
Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M8) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
Mastbefestigung aus Stahlblech, feuerverzinkt
Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW 13, beidseitige Elevationsskala, minimale Abmessungen des Tragarms durch Klappgelenk
Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
In Graphit, Weiß oder Rotbraun lieferbar
TÜV-Bauart-geprüft
Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich

Merkmal	Einheit	Wert

Typ		CAS 80gr
Durchmesser	cm	75
Farbe		Graphit (ähnl. RAL 7012)
Empfangsbereich	GHz	10,70-12,75
Antennengewinn bei 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz	dBi	36,8/37,3/37,7
Halbwertsbreite ¹)	°	Typ. < 2,2
Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585	dB/K	16,9/17,9
Systemgüte ²) Speisesystem-Abstand 3°-4°; UAS 571/572/584/585	dB/K	16,6/17,4
Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585	dB/K	16,3/17,1
Kreuzpolarisations-Entkopplung	dB	Typ. > 26
Windlast ³)	N	450
Max. zulässige Windgeschwindigkeit	km/h	190
Spannbereich der Mastschelle	mm	38-90
Einstellbereich Elevation/Azimut	°	Vormastmontage 5-48/360 Wandhaltermontage 90/360
Einstellbereich Multifeed-Adapterplatte	°	+/- 15
Abmessungen Breite	mm	750
Abmessungen Höhe max.	mm	884
Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem)	mm	830
Verpackungs-Maße	mm	1100 x 800 x 180
Gewicht ca. netto/brutto	kg	6,7/8,0
