922 400 DEHNbox U4 KT BD S 0-180 Kombi-Ableiter für 2 Doppelader

DEHNbox U4 KT BD S 0-180 Kombi-Ableiter für 2 Doppeladern

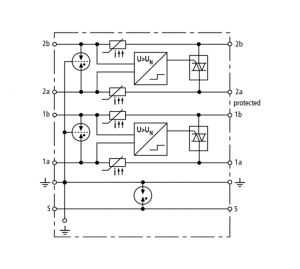

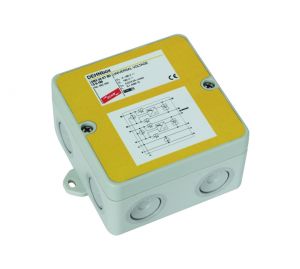

Kompakter Kombi-Ableiter im Kunststoff-Aufputz-Gehäuse mit actiVsense-Technologie zum Schutz von 2 Doppeladern mit gleicher oder unterschiedlicher Signalspannung symmetrischer Schnittstellen mit galvanischer Trennung, wahlweise direkte oder indirekte Schirmerdung.

Technische Details:

• Art.-Nr.: 922 400
• Ableiterklasse: Type1 P1
• Nennspannung (UN): 0-180 V
• Frequenz der Nennspannung (fUN): 0-400 Hz
• Höchste Dauerspannung DC (UC): 180 V
• Zulässige überlagerte Signalspannung (USignal): ≤ +/- 5 V
• Grenzfrequenz Ad-Ad (USignal, symmetrisch 100 Ohm) (fG): 50 MHz
• Nennstrom IL (entspr. max. Kurzschlussstrom): 100 mA
• D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp): 10kA
• D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 2,5 kA
• C2 Nennableitstoßstrom (8/20 µs) gesamt (In): 20 kA
• C2 Nennableitstoßstrom (8/20 µs) pro Ader (In): 10 kA
• Schutzpegel Ad-Ad bei In C2 (UP): siehe Diagramm, Linie C2
• Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP): siehe Diagramm Linie C3
• Schutzpegel Ad-Ad bei Iimp D1 (UP): ≤ Un + 50 V
• Schutzpegel Ad-PG bei D1/C2/C3: ≤ 550 V
• Serienimpedanz pro Ader: ≤ 9 Ohm; typisch 7,9 Ohm
• Kapazität Ad-Ad (C): ≤ 80 pF
• Kapazität Ad-PG (C): ≤  70 pF
• Betriebstemperaturbereich (TU): -25 °C...+40 °C
• Schutzart: IP 65
• Anschlussquerschnitt Signaladern: 0,08 - 1,5 mm²
• Anschlussquerschnitt Erdungsklemme: 2,5 -4 mm²

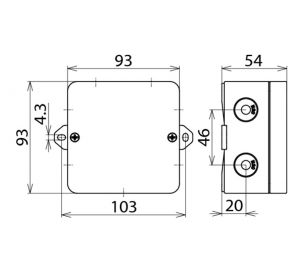

• Abmessungen (l x b x h): 93 x 93 x 55 mm
• Gehäusewerkstoff: Polycarbonat
• Farbe: grau
• Prüfnormen: IEC 61643-21 / EN 61643-21
• Gewich: 220g
